Сделал инвестицию в источник питания для выездов.

[ES4AW]

Неплохо бы ссылку или параметры. Так же интересно как с помехами по сети.

[ES1LL]

https://kraftdele.info/agregaty-jednofazowe/809-agregat-1200w-12230v-kd102.html

Ещё не испытывал. Если будет фонить - ферритами буду гасить.

[ES1LL]

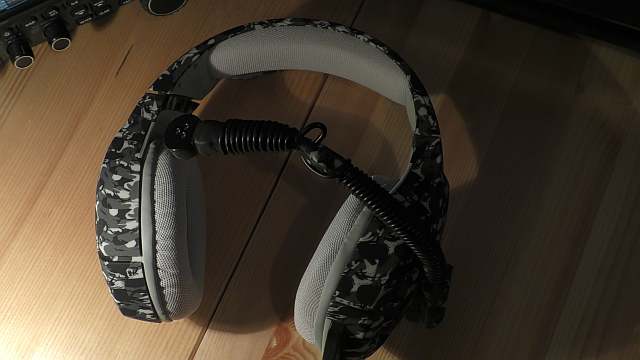

Вовремя пришли заказанные наушники.
Снял штатный микрофон и поставил ДЭМШ через конденсатор 0,22мкФ. Выделились средне-высокие частоты.
Родной микрофон идёт на какой то толстой гофре которая ничерта не держит форму. Пришлось наложить бандаж в виде 2 проводов 1,5мм вдоль трубки и для эстетики навить чёрный провод. Получилось жёстко и теперь микрофон можно прижать к губам.

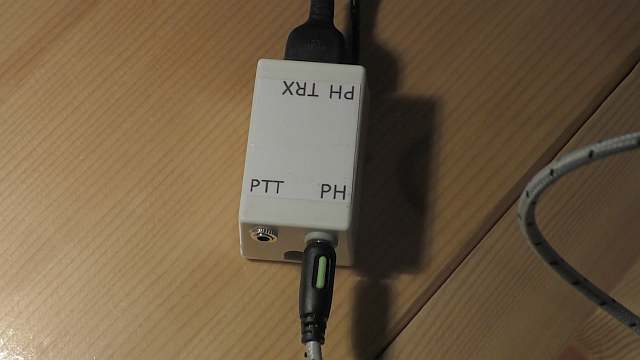

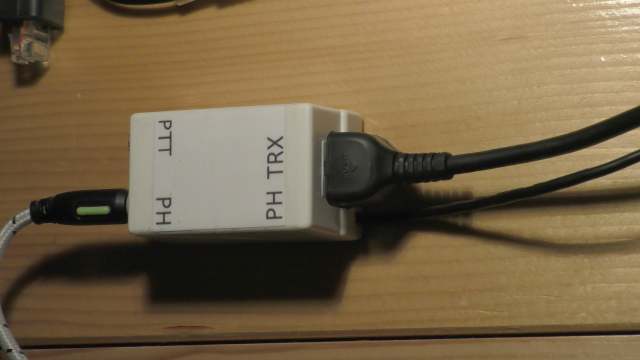

Сварганил коробку для удобства подключения к трансиверу.



Коробка - обычная с розеткой RJ45.
В неё прекрасно подключается родной кабель от трансивера.



Почти все разъёмы влезли в коробку. Можно было бы для аудио тоже сделать разъём, но для него нет места да и самого разъёма тоже нет. В магазин за 1шт неохота переть. Сделал на проводе со штекером 3,5мм в конце. Несмертельно.



Микрофон не фонит и всё гуд. Осталось сделать педальку.

[ES1LL]

8 числа опробовал новый генератор в деле.
В общем пока что посоветую воздержаться от покупки такого.

Замечены след. недостатки: питание скачет. Генератор не успевает за нагрузкой, т.е не сразу набирает оборот. При работе с ИБП трансивер отказался работать с генератором и уходил в перегруз по причине проседания питания. Выход из положения - подключить лампочку Ватт 100 чтобы нагрузка присутствовала постоянно.

Помехи на аппаратуру. Здесь придётся ставить сетевой фильтр. Идёт треск даже на 20м.

Есть поле для размышления.

[ES1LL]

[ES3JM]

Успехов и побольше DX!!!

[ES1LL]

Спасибо, Георгий !
С таким прохожднием как сейчас нужно строить системы наподобие

[ES3JM]

Спасибо, Георгий !
С таким прохожднием как сейчас нужно строить системы наподобие

Сергей, для начала надо построить АЭС , иначе мощи не хватит раскочегарить такую систему
Видел несколько статей про такие антенные системы для загоризонтной работы, правда там мощя сумасшедшая. Одна такая была около Чернобыльской АЭС и была запитана оттуда.
А если серьёзно, был в субботу в гостях у моего приятеля ES3RM . У него сейчас только R7000 работает. Так вот , был проход даже на 28МГц и было много разных стран и континентов на диапазоне. С такой антенной , как у тебя , я думаю, сможешь более комфортно работать. Кстати, на каких диапазонах работает антенна?

[ES3JM]

Сейчас кликнул, чтобы посмотреть покрупнее и увидел , что это она и есть - Чернобыльская ЗГРЛС " Дуга ".

[ES1LL]

Да, это первое что пришло на ум для дальнобойности. Её ещё называли *русским дятлом* из за характерных щелчков в эфире.

Спайдеру нужна высота. Работал в эти выходные в контесте. На передачу норм а вот по приёму слабовата. Потом что-нибудь придумаю как поднять хотя бы на 1,5м.

В данной конструкции антенны есть диапазоны 6-20м + 40 и 30м диполи. 6м оочень капризный. Лучше на него сделать отдельную антенну.
Расклад такой:

6м 4эл
10м 4эл
12-20м по 3 эл
40м 1 эл
30м 1эл

[ES3JM]

А 6м капризный из-за прохождения или настройки? По высоте от крыши он должен настраиваться лучше других.

[ES1LL]

Настройка. Проволока играет на ветру и характеристики меняются. При настройке в идеальном варианте поставить индикатор сигнала в метрах 100-200 и мониторить.

[ES1LL]

По просьбе трудящихся, фото из музея Попова в СПб.

https://drive.google.com/open?id=1iq_-SKQ4SZxejXsViN9PfID80Q1UyHBn

[ES1LL]

Памятная



И особо ценная
