Р-353 Протон
« : Апрель 28, 2016, 11:07:14 »


Р-353 “Протон” – армейская КВ-радиостанция, выпускавшаяся для спецназа ГРУ и КГБ СССР.
Диапазон частот: передатчика – 3,5-16,0 МГц, приемника – 3,0-16,0 Мгц;
Мощность передатчика – 40-50 Вт;
Дальность связи – 500-3000 км;
Вид манипуляции – амплитудная телеграфия;
Способ и скорость передачи информации – ключ Морзе, полуавтоматический
датчик 6-15 гр/мин, автоматический датчик – 250-500 гр/мин;
Способ регистрации информации на Центре – запись на магнитофон с последующим воспроизведением на слух;
Питание – сеть – 90-240 В, аккумуляторная батарея 11СЦС-12, аккумуляторный пояс 10НКП-6С;
Масса рабочего комплекта – 10,5 кг.

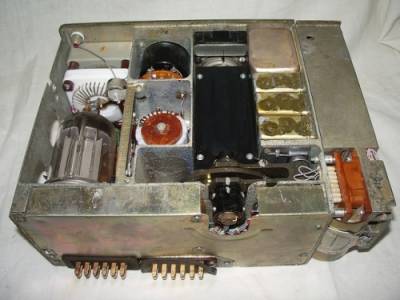

Элементная база – стержневые лампы. На выходе стоит лампа ГУ-19. Выходная мощность – около 50 Вт. Телеграф и передача данных.
Радиостанция имеет кодер и декодер-считыватель с магнитной ленты.

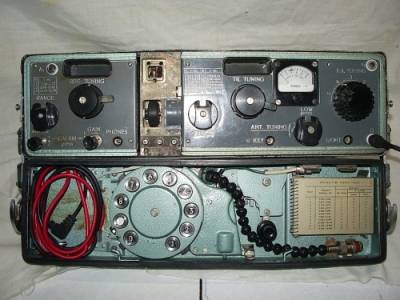

Скорость передачи информации 400 бод. Также имеется механический
дисковый датчик передачи цифр. К рации можно подключить имеющийся в
крышке откидной телеграфный ключ. Имеется лампа подсветки, блокнот
частот. Сзади к радиостанции прикрепляется блок питания, есть два
варианта – сетевой для всех возможных напряжений ~85-240 вольт и
статический преобразователь от +12 В.
Данная р/с – продолжение Р-350, алгоритм связи точно такой же, в
принципе это относится ко всем этим радиостанциям, появился он на
радиостанции «РОДИНА», станция имела встроенный кварцевый калибратор,
протяжка накопителя собрана на полупроводниках, стандартное питание от
серебряно цинковых аккумуляторов, энергии в аккумуляторах достаточно для
20-30 сеансов связи, шифратор представлял собой машинку, и кассету с
металлической лентой, к машинке пристёгивалась кассета и карандашом
набивалась радиограмма, карандаш вставлялся в диск, в отверстие с
соответствующей цифрой, и на металлической ленте появлялись магнитные
метки, считывались с помощью протяжки которая над наборным диском и
передавались в эфир.
