Radio Museum
« : Апрель 26, 2016, 19:13:08 »
Доброго дня всем! Решил создать тему для разного антиквариата. Есть подозрение, что за годы увлечений у многих набралось таких рабочих экспонатов. Итак, музейный экспонат №1! Lafayette Dyna Com 3d.



1970-е. Радиостанция CB диапазона, AM модуляция, Миниатюрный стрелочный прибор на панели, 3 канала, мощность 1,5 W, длинна корпуса без антенны - 22 см. Made in JAPAN.

Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #1 : Апрель 26, 2016, 19:23:27 »
Тюльпан (22РТП-2-ЧМ).



Советская, одноканальная радиостанция 1980-х годов, работающая в полосе 140-170 МГц. Создавалась для нужд милиции, железной дороги, авиации. ЧМ модуляция, мощность передатчика 100 МВт.

Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #2 : Апрель 26, 2016, 19:28:53 »
Радиостанция "Кактус-М" (ЗР31Н-1).



Мой радио музей пополнился еще одним экземпляром из советской эпохи. 1980-е годы, создавалась для нужд лесничества, геологии, строительных площадок, поступала на пункты ГО. Работала в полосе 33-46 МГц, один фиксированный канал (в моей версии 44,750), ЧМ модуляция, выходная мощность 1 Вт.



Имеет фиксированный шумодав (отключаемый) и нерегулируемый уровень громкости. Работает от аккумуляторной батареи 12 В.


Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #3 : Апрель 26, 2016, 19:32:01 »
Радиостанция Ласточка-М, гражданская версия Тюльпана. Тот же самый корпус, чехол, батарея и "куликовка" тоже подошли без проблем.



Создавалась для нужд народного хозяйства, строек, геологии. 1 фиксированный канал в полосе 33-46 МГц, мощность передатчика 100 мВт. Антенна в ремне или "куликовка" 1,5 метра.



Частота моей версии - 36,725 МГц, год выпуска 1986.

Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #4 : Апрель 27, 2016, 18:40:15 »
В этот раз в радио музей выложил культовую вещь из 90-х годов .



Пейджер , радиоприемник диапазона 140-170 Мгц совмещенный с микро комьютером ,использующий протокол POCSAG.
Вспоминая те годы, знакомые носили этот предмет крутости ... Идея данной игрушки оказалась весьма замечательной,только приемник,невозможность отследить само устройство,одним сообщением можно было совершенно спокойно оповестить всю группу пользователей . Достаточно экономичный , на батарейке ААА формата спокойно работал 3-4 недели .
Во многих странах мира пейджинговый сервис работает до сих пор .Правда клиенты стали совершенно другие, это уже не крутые братки, а медики,производство где мобильный телефон может нанести своим излучением помехи, военные,пожарные и спасатели .

К великому сожалению у нас данный сервис загубили в начале 2000-х годов sad ...

Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #5 : Апрель 27, 2016, 18:41:38 »
Ну а после пейджеров, не менее крутые игрушки из 90-х cool
С Motorola d160 сам ходил в те годы,приятные воспоминания .


Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #6 : Апрель 27, 2016, 18:42:17 »
От тов.Димберга радио музей пополнился еще одной группой раритета.


Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #7 : Ноябрь 16, 2016, 11:34:31 »
Benefon TDP-10 мобильный телефон из 90-х годов,стандарт NMT-450.Для сравнения размеров рядом Baofeng UV-5R.


Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #8 : Февраль 25, 2017, 16:32:37 »


Давным-давно году так в 2005, приобрел себе на радиолюбительском слёте эту
радиостанцию.В те годы китайцы еще не научились плодить Baofeng-и в таких колличествах и брендовый товар все еще стоил достаточно серьезных денег.

Итак Icom H-10 . Станция 1989 года выпуска. 10 каналов для работы в полосе 150-170 Mhz,хотя вполне сносно живет и на любительской двойке,переключатель мощности 1/4W . Регуляторы громкости и шумоподавителя-аналоговые крутилки на переменных резисторах,что достаточно удобно. Прошивается через чистый DOS. Заинтересовал данный аппарат впервую очередь своим классическим дизайном 80-х годов.
Эта станция ровесница Полицейской Академии,Рэмбо и прочих Крепких Орешков ...

Антенна резинка длинной 10 см,кроме своей гламурности с надписью Icom, более ничем выдающимся похвастаться не может.Вот замеры.

Mhz...SWR
145 - 3,5
150 - 3.0
160 - 2.5
170 - 3.0

И если Японцы уже в те годы делали такие антенны, то чему удивляться сегодня.Хотя если нужна связь до 1 км для охраны небоскрёба Накатоми или аэропорта Даллеса ,то даже такое творение будет вполне сносно работать.

Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Radio Museum
« Ответ #9 : Февраль 25, 2017, 16:57:51 »
От Aybolit-a радиомузей пополнился еще одним шикарным экспонатом.

...1980-е года СССР,прошу вспомнить что было у нас. Ламповые телевизоры и радиолы.Военные таскают на себе Р-105М (хорошо если не серию Д)  biggrin  .

Для  сельского хозяйства,строек,геологии,милиции,железной дороги, применяют в большей части станции с кварцем на 1 канал,перестройка на другие частоты осуществляется заменой кварца и подстройкой всех контуров в условиях мастерской ...

В это же время, на другом конце земли в Японии, знаменитая фирма AOR производит радиостанции,которые  по большинству параметров, превосходят технологический уровень многих стран почти на 10 лет!

Итак 1984 год,AOR выпускает линейку портативных радиостанций и сканеров.Одна из моделей оказалась теперь и у меня в руках.

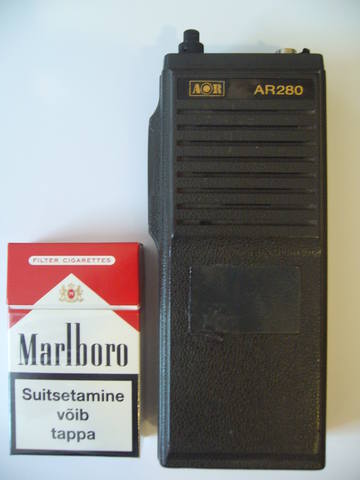

AR-280.

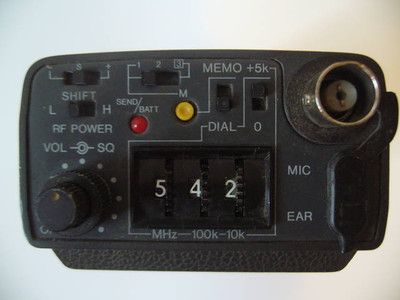

Благодаря применению синтезатора, ввод частоты в диапазоне 140-149,995 Мгц происходит за считанные секунды! На фото для примера, поставил частоту 145,425.
Переключатель мощности на 2 положения(Hi-Lo),переключатель разноса частоты +/- 600 Khz и что шокирует меня сейчас,электронная память на 3 канала surprised !!!

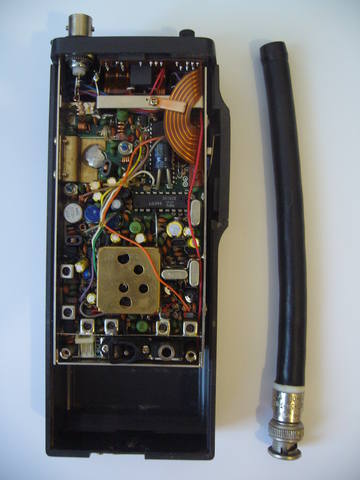

Фото внутренностей.

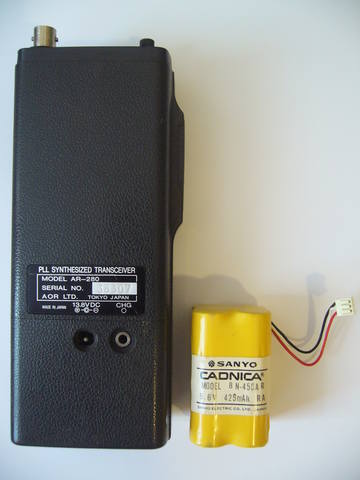

Станция работает от напряжения 8,5-13,8v.Чувствительность 0,2Uv!
Rx= 30ma
Tx Low= 300ma
Tx Hi= 900ma
P Out=1W/5W

После подключения питания и проведения сравнительных тестов в очередной раз убеждаюсь,качество звука ЧМ модуляции старой схемотехники,очень близко к высококачественной АМ!!!

P.S. Выражаю огромную благодарность за сохранение части живой истории, дошедшей в сохранности до наших дней!

Оффлайн ES1TIA

  • Administrator
  • Hero Member
  • *****
  • Сообщений: 1246
  • KO29IJ
Re: Radio Museum
« Ответ #10 : Декабрь 09, 2018, 07:07:58 »
Носимая радиостанция "Причал" (19Р32НМ-1а)

 [ Invalid Attachment ]

Выпускалась с 1973 года. Использовалась для связи в различных службах морского и рыбопромыслового флотов: лоцманская служба, связь на борту судна и т.д. Выпускалась как замена носимой радиостанции "Лоцман" в связи с изменением частотного разноса (с 50 до 25 кГц) между каналами.

Радиостанция "Причал" состоит из блока приёмопередатчика, аккумулятора (10 ЦНК-09У2), манипулятора (микрофон-громкоговоритель), антенны (штыревая полуволновая и дипольная в виде двух отрезков провода, укрепленных на плечевом ремне), сумки для переноски.

 [ Invalid Attachment ]

Диапазон частот - 156,3...158 МГц. Число рабочих каналов - 4. Разнос между соседними каналами - 25 кГц. Тип модуляции - ЧМ. Чувствительность (сигнал/шум 20 дБ) - 1,5 мкВ. Выходная мощность передатчика - 1 Вт. Напряжение питания от аккумуляторов - 12,5 В. Время работы от аккумуляторов - 8 часов. Габаритные размеры - 210х130х65 мм. Масса - 2,2 кг.

 [ Invalid Attachment ]

А благодаря всемогущему интернету узнал что существовало 2 версии старая с белой лицевой панелью и новая с черной которая выпускалась вплоть до середины 90-х годов.

 [ Invalid Attachment ]
